Στον χειρισμό χύδην υλικού, ο ίδιος ο μεταφορικός ιμάντας τραβάει την προσοχή. Είναι ορατό, ακριβό και προφανώς κρίσιμο για τις λειτουργίες. Ωστόσο, τα εξαρτήματα που στηρίζουν τον ιμάντα - τα συγκροτήματα κυλίνδρων μεταφοράς που φέρουν το φορτίο χιλιάδων τόνων υλικού καθημερινά - καθορίζουν τη διάρκεια ζωής του ιμάντα πιο άμεσα από οποιονδήποτε άλλο παράγοντα. Ένας λανθασμένος ή δεσμευμένος κύλινδρος μεταφοράς μεταφορέα δημιουργεί ένα σημείο φθοράς που τρίβει το κάλυμμα του ιμάντα, παράγει θερμότητα, αυξάνει την κατανάλωση ρεύματος και τελικά προκαλεί πρόωρη αντικατάσταση του ιμάντα που κοστίζει δεκάδες χιλιάδες δολάρια.

Μεταφορικός κύλινδρος μεταφοράςΟι κατασκευαστές έχουν ανταποκριθεί με εξειδικευμένα σχέδια που αντιμετωπίζουν συγκεκριμένες λειτουργικές προκλήσεις: συσσώρευση υλικού, παρακολούθηση ιμάντα, αντοχή σε κρούση και περιβαλλοντική διάβρωση. Μεταξύ αυτών των εξειδικευμένων παραλλαγών, το σπειροειδές ρελαντί, το ρελαντί παράλληλης χτένας, το ρελαντί ανεστραμμένου τύπου V και το αδρανές κεραμικό μεταφορέα εξυπηρετούν το καθένα ξεχωριστές εφαρμογές. Αυτοί οι τύποι κυλίνδρων μεταφοράς μοιράζονται κοινά κατασκευαστικά στοιχεία - συγκολλημένους σωλήνες υψηλής συχνότητας, σφραγίδες από νάιλον υψηλής πυκνότητας, ρουλεμάν και στρογγυλό χάλυβα - αλλά διαφέρουν ως προς τη διαμόρφωση της επιφάνειας και τη λειτουργική βελτιστοποίηση.

Γιατί έχει σημασία η επιλογή κυλίνδρων μεταφοράς

Ένα σύστημα μεταφοράς είναι εξίσου αξιόπιστο με το κύλινδρο μεταφοράς του. Ο κύλινδρος μεταφοράς του μεταφορέα υποστηρίζει τον ιμάντα και το φορτίο υλικού, ενώ διατηρεί τη σωστή ευθυγράμμιση του ιμάντα. Όταν ένας κύλινδρος αποτυγχάνει, οι συνέπειες διακυβεύονται:

• Ζημιά στον ιμάντα: Ένας δεσμευμένος κύλινδρος μεταφοράς γίνεται μια σταθερή λειαντική επιφάνεια, χαράσσοντας μια αυλάκωση στο κάλυμμα του κινούμενου ιμάντα
• Αυξημένη αντίσταση: Οι μη περιστρεφόμενοι κύλινδροι ή οι κύλινδροι υψηλής αντίστασης αυξάνουν την κατανάλωση ισχύος του κινητήρα μετάδοσης κίνησης
• Διαρροή υλικού: Οι κακώς ευθυγραμμισμένοι κύλινδροι επιτρέπουν την εσφαλμένη παραμόρφωση της ζώνης, την απόρριψη υλικού από την πλευρά του συστήματος
• Δομική καταπόνηση: Η ανομοιόμορφη αντίσταση του κυλίνδρου δημιουργεί διακυμάνσεις της τάσης του ιμάντα που καταπονούν τα ματίσματα και την κίνηση

Τα εξειδικευμένα σχέδια κυλίνδρων μεταφοράς μεταφορέων που περιγράφονται παρακάτω, αφορούν συγκεκριμένους τρόπους αστοχίας που είναι κοινές σε συγκεκριμένες βιομηχανίες και εφαρμογές.

Spiral Idler: Αυτοκαθαριζόμενο για κολλώδη υλικά

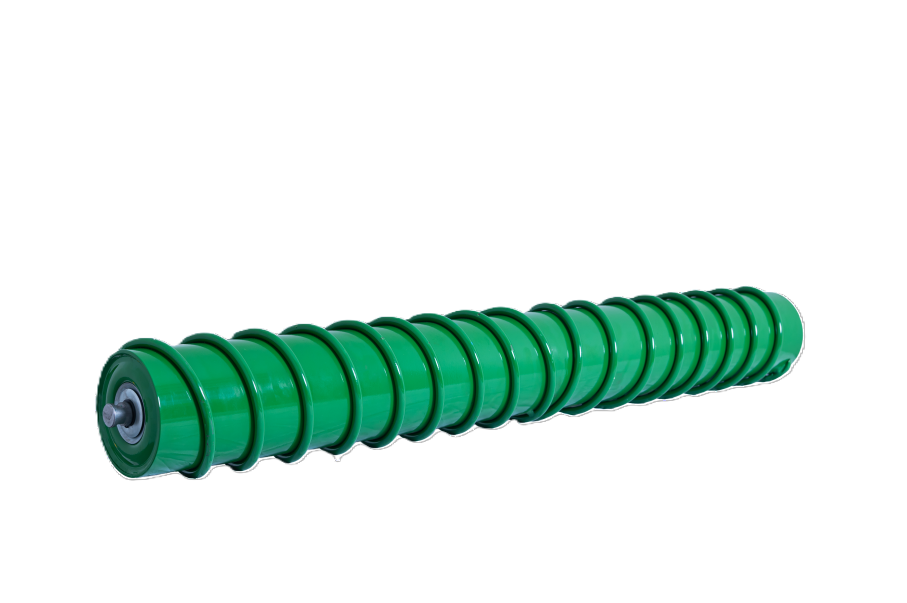

Το σπειροειδές ρελαντί είναι μια παραλλαγή κυλίνδρων μεταφοράς που έχει σχεδιαστεί για εφαρμογές όπου η μεταφορά υλικού προσκολλάται στην επιφάνεια του ιμάντα. Κατασκευασμένο από συγκολλημένους σωλήνες υψηλής συχνότητας, σφραγίδες από νάιλον υψηλής πυκνότητας, σπειροειδή ελατήρια, ρουλεμάν και στρογγυλό χάλυβα, το σπειροειδές ρελαντί διαθέτει ελικοειδή διαμόρφωση επιφάνειας.

Λειτουργική Αρχή

Καθώς ο ιμάντας περνά πάνω από το σπειροειδές ρελαντί, το ελικοειδές σχέδιο δημιουργεί διαφορικά σημεία επαφής που σπάζουν την επιφανειακή τάση μεταξύ του ιμάντα και του προσκολλημένου υλικού. Οι κολλώδεις εναποθέσεις - άργιλος, υγρή άμμος, θρυμματισμένο μετάλλευμα με υγρασία - απελευθερώνονται από την επιφάνεια του ιμάντα αντί να συσσωρεύονται στον κύλινδρο μεταφοράς του μεταφορέα.

Βασικές Εφαρμογές

• Επεξεργασία αδρανών και άμμου
• Χειρισμός αργίλου και ορυκτών
• Εγκαταστάσεις παρασκευής άνθρακα
• Οποιαδήποτε ζώνη που μεταφέρει κολλώδη υλικά ή υλικά υψηλής υγρασίας

Ο σπειροειδής σχεδιασμός μειώνει την ανάγκη για ξεχωριστές ξύστρες και καθαριστικά ζώνης, τα οποία απαιτούν συντήρηση και ρύθμιση. Για χειριστές που αναζητούν έναν κύλινδρο μεταφοράς με δυνατότητα παθητικού αυτοκαθαρισμού, το σπειροειδές ρελαντί παρέχει μια λύση χωρίς συντήρηση.

Parallel Comb Idler: Return Belt Cleaning with Self Cleaning Structure

Το ρελαντί παράλληλης χτένας είναι ένας τύποςκύλινδρος μεταφοράςειδικά διαμορφωμένο για εφαρμογές ζώνης επιστροφής. Είναι κατασκευασμένο από συγκολλημένους σωλήνες υψηλής συχνότητας, σφραγίδες από νάιλον υψηλής πυκνότητας, ελαστικούς δακτυλίους σε σχήμα χτένας, αποστάτες, ρουλεμάν και στρογγυλό χάλυβα.

Λειτουργία ζώνης επιστροφής

Στην πλευρά επιστροφής ενός μεταφορικού συστήματος -το τμήμα του ιμάντα που ταξιδεύει άδειο κάτω από τη διαδρομή μεταφοράς- μπορεί να συσσωρευτεί η μεταφορά υλικού, να πέσει κατά μήκος της διαδρομής επιστροφής και να δημιουργήσει προβλήματα καθαριότητας. Το ρελαντί παράλληλης χτένας είναι ένας κύλινδρος μεταφοράς που έχει σχεδιαστεί για να στερεώνει τους ιμάντες επιστροφής ενώ παρέχει ενεργή δράση καθαρισμού.

Χαρακτηριστικά Αυτοκαθαρισμού

Οι δακτύλιοι από καουτσούκ σε σχήμα χτένας δημιουργούν μια μηχανική δράση καθαρισμού στην επιφάνεια της ζώνης. Καθώς ο ιμάντας επιστροφής περνά πάνω από αυτόν τον κύλινδρο μεταφοράς, το κολλημένο υλικό απομακρύνεται και πέφτει αντί να ταξιδεύει με τον ιμάντα στην τροχαλία της ουράς. Τα βασικά χαρακτηριστικά απόδοσης περιλαμβάνουν:

• Χαμηλός θόρυβος: Ο σχεδιασμός της χτένας μειώνει τον θόρυβο επαφής σε σύγκριση με τους κυλίνδρους συμπαγούς επιφάνειας
• Χοντρό τοίχωμα σωλήνα: Βελτιωμένη δομική αντοχή για σέρβις από την πλευρά της επιστροφής
• Ευέλικτη περιστροφή: Η χαμηλή αντίσταση κύλισης ελαχιστοποιεί την απώλεια ισχύος
• Χαμηλή αντίσταση: Μειωμένη αντίσταση ρουλεμάν σε σύγκριση με τα συμβατικά ρελαντί επιστροφής

Για εγκαταστάσεις που δυσκολεύονται με τη μεταφορά υλικού κατά μήκος των διαδρομών επιστροφής του μεταφορέα, το ρελαντί παράλληλης χτένας προσφέρει μια λύση παθητικού καθαρισμού που δεν απαιτεί εξωτερική ισχύ ή συστήματα ελέγχου.

Inverted V Type Idler: Belt Suppression and Tracking

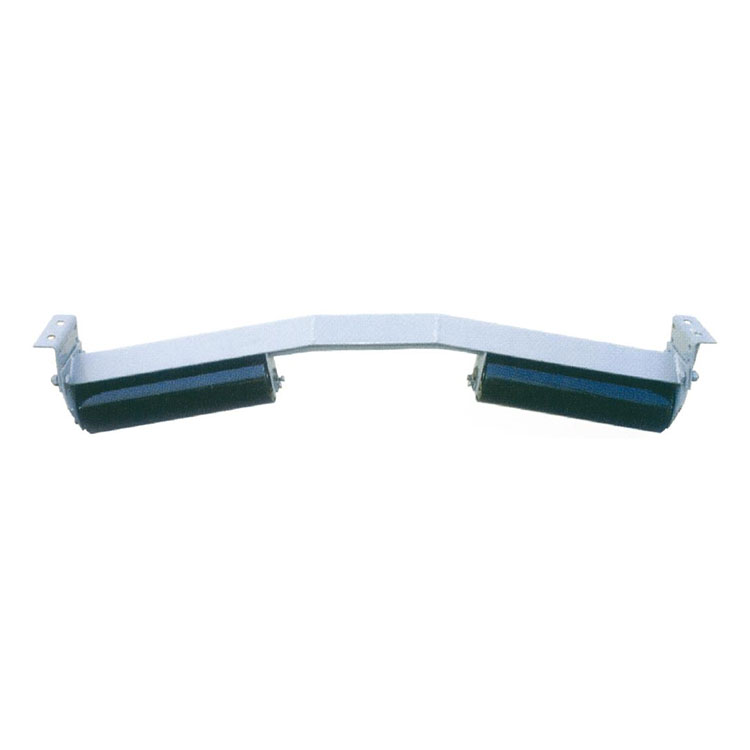

Το ανεστραμμένο ρελαντί τύπου V είναι ένας κύλινδρος μεταφοράς που χρησιμοποιείται κυρίως για τη διόρθωση της αλλαγής γωνίας του ιμάντα επιστροφής σε συστήματα μεταφορικών ταινιών. Η κύρια λειτουργία του είναι η καταστολή του ιμάντα—αποτρέποντας τον ιμάντα να πετάξει προς τα πάνω και να γρατσουνίσει τα δομικά εξαρτήματα.

Λειτουργία καταστολής ζώνης

Σε μακρινούς μεταφορείς, ιδιαίτερα σε αυτούς με κεκλιμένα τμήματα ή υψηλές ταχύτητες ιμάντα, ο ιμάντας επιστροφής μπορεί να σηκώσει τους αδρανείς κυλίνδρους λόγω της δυναμικής τάσης του ιμάντα ή της σύλληψης αέρα. Ένας ιμάντας που πετά προς τα πάνω έρχεται σε επαφή με δομικό χάλυβα - εγκάρσιες δοκούς, κορδόνια, πεζοδρόμια - προκαλώντας τριβή του καλύμματος και πιθανή ζημιά στην άκρη του ιμάντα.

Η διαμόρφωση ανεστραμμένου V αυτού του κυλίνδρου μεταφοράς μεταφορέα δημιουργεί ένα προφίλ που συγκρατεί τον ιμάντα και τον συγκρατεί, διατηρώντας σταθερή επαφή ενώ επιτρέπει την ελεύθερη περιστροφή. Σε αντίθεση με τα επίπεδα ρελαντί επιστροφής που επιτρέπουν την κατακόρυφη κίνηση του ιμάντα, το ανεστραμμένο σχήμα V περιορίζει φυσικά τη θέση του ιμάντα.

Σφράγιση και Προστασία του Περιβάλλοντος

Και τα δύο άκρα αυτού του κυλίνδρου μεταφοράς μεταφορέα ενσωματώνουν δομές στεγανοποίησης λαβυρίνθου σε συνδυασμό με σφραγισμένα ρουλεμάν διπλής όψης. Αυτό το σύστημα διπλού φραγμού παρέχει:

• Προστασία από τη σκόνη: Οι σφραγίδες Labyrinth εμποδίζουν την είσοδο λεπτών σωματιδίων
• Αντοχή στο νερό: Οι σφραγίδες διπλής όψης αποκλείουν την υγρασία σε υγρά περιβάλλοντα
• Εκτεταμένη διάρκεια ζωής ρουλεμάν: Ο αποκλεισμός μόλυνσης συσχετίζεται άμεσα με τη διάρκεια ζωής του ρουλεμάν

Για προϊόντα κυλίνδρων μεταφοράς που λειτουργούν σε σκονισμένα ή υγρά περιβάλλοντα - ορυχεία, λατομεία, εξωτερικοί μεταφορείς αποθεμάτων - η ποιότητα σφράγισης είναι συχνά η διαφορά μεταξύ τριών μηνών και τριών ετών ζωής.

Ceramic Conveyor Idler: Αντοχή σε τριβή και διάβρωση

Ο αδρανής κεραμικός μεταφορέας είναι ένας κύλινδρος μεταφοράς που είναι κατασκευασμένος με επιφάνειες οξειδίου του αλουμινίου (αλουμίνα) αντί από χάλυβα ή καουτσούκ. Αυτή η επιλογή υλικού παρέχει συγκεκριμένα πλεονεκτήματα για επιθετικές εφαρμογές.

Υλικές Ιδιότητες

Το κεραμικό οξείδιο του αλουμινίου (Al2O3) προσφέρει:

• Υψηλή σκληρότητα: Υπερβαίνει το 80 στην κλίμακα Rockwell HRA, σημαντικά σκληρότερο από τον χάλυβα
• Αντοχή στα οξέα: Δεν επηρεάζεται από όξινα διαλύματα που διαβρώνουν τους χαλύβδινους κυλίνδρους
• Αντοχή στα αλκάλια: Χημικά σταθερό σε βασικά περιβάλλοντα
• Αντοχή στην τριβή: Επιζεί από την επαφή με αιχμηρά, σκληρά υλικά που θα έβγαζαν χάλυβα ή καουτσούκ

Κατάλληλες Εφαρμογές

Ο κύλινδρος μεταφοράς κεραμικού μεταφορέα χρησιμοποιείται ευρέως στην εξόρυξη, την άμμο και το χαλίκι, τη μεταλλουργία χάλυβα, τη χημική βιομηχανία και άλλες βιομηχανίες όπου:

• Υλικά υψηλής σκληρότητας (σιδηρομετάλλευμα, τακονίτης, γρανίτης) φθείρουν γρήγορα τους αδρανείς χάλυβα
• Διαβρωτικά περιβάλλοντα (εγκαταστάσεις λιπασμάτων, χειρισμός χημικών) επιτίθενται σε χαλύβδινες επιφάνειες
• Οι υψηλές ταχύτητες του ιμάντα επιταχύνουν τη φθορά σε συμβατικές επιφάνειες κυλίνδρων μεταφοράς

ανταλλάγματα

Τα κεραμικά ρελαντί συνήθως κοστίζουν περισσότερο από τα χαλύβδινα ρελαντί και είναι βαρύτερα, απαιτώντας υπόψη την ικανότητα κίνησης του ιμάντα και τη δομική υποστήριξη. Ωστόσο, για εργασίες που υφίστανται αλλαγές σε ρελαντί κάθε λίγους μήνες λόγω τριβής, η εκτεταμένη διάρκεια ζωής του κεραμικού συχνά δικαιολογεί το ασφάλιστρο. Ο κύλινδρος μεταφοράς κεραμικού μεταφορέα προσφέρει μεγαλύτερα διαστήματα μεταξύ των αντικαταστάσεων, μειώνοντας το κόστος εργασίας και το χρόνο διακοπής λειτουργίας για συντήρηση.

Κοινοί δείκτες ποιότητας παραγωγής

Σε όλους τους τύπους κυλίνδρων μεταφοράς μεταφορέων —σπιράλ, χτενάκι, ανεστραμμένο V, κεραμικό— ορισμένα κατασκευαστικά χαρακτηριστικά υποδεικνύουν ποιότητα ανεξάρτητα από τη διαμόρφωση.

Συγκολλημένος σωλήνας υψηλής συχνότητας

Το σώμα του σωλήνα ενός κυλίνδρου μεταφοράς πρέπει να είναι ίσιο, στρογγυλό και σταθερό πάχος τοιχώματος. Η συγκόλληση υψηλής συχνότητας παράγει μια ραφή με ελάχιστο εσωτερικό φλας και σταθερή μεταλλουργία. Οι σωλήνες κακής ποιότητας προκαλούν εκκεντρικότητα του κυλίνδρου, δημιουργώντας κραδασμούς και πτερυγισμό της ζώνης.

Σφραγίδες από νάιλον υψηλής πυκνότητας

Οι σφραγίδες αποκλείουν τη μόλυνση. Οι σφραγίδες χαμηλής πυκνότητας απορροφούν την υγρασία, διογκώνονται και χάνουν την αποτελεσματικότητά τους. Το νάιλον υψηλής πυκνότητας διατηρεί σταθερότητα διαστάσεων, διατηρεί το λιπαντικό μέσα και κρατά έξω τους ρύπους. Το στεγανοποιητικό ρολό μεταφοράς του μεταφορέα είναι συχνά το εξάρτημα που καθορίζει τη διάρκεια ζωής.

Ρουλεμάν

Τα σφραγισμένα ρουλεμάν διπλής όψης (ονομάζονται επίσης στεγανοποιημένα ρουλεμάν διάρκειας ζωής) είναι προλιπασμένα και δεν χρειάζονται συντήρηση. Η επιλογή ρουλεμάν κυλίνδρων μεταφοράς πρέπει να ταιριάζει με τις απαιτήσεις φορτίου και ταχύτητας. Τα ρουλεμάν μικρού μεγέθους αποτυγχάνουν πρόωρα, ενώ τα υπερμεγέθη ρουλεμάν αυξάνουν το κόστος άσκοπα.

Στρογγυλό ατσάλι

Τα άκρα των αξόνων και οι επιφάνειες στερέωσης ρουλεμάν απαιτούν καλή στρογγυλότητα και φινίρισμα επιφάνειας. Οι ανακριβείς άξονες δημιουργούν κακή ευθυγράμμιση, φορτώνοντας τα ρουλεμάν ανομοιόμορφα και προκαλώντας πρόωρη αστοχία του συγκροτήματος κυλίνδρων μεταφοράς.
